Cartographie et surfaces des pays

Ce que dit wikipédia

La projection cartographique est un ensemble de techniques géodésiques permettant de représenter une surface non plane (surface de la Terre, d'un autre corps céleste, du ciel, ...) dans son ensemble ou en partie sur la surface plane d'une carte.

L'impossibilité de projeter le globe terrestre sur une surface plane sans distorsion (Theorema egregium) explique que diverses projections aient été inventées, chacune ayant ses avantages. Le choix d'une projection et le passage d'une projection à une autre comptent parmi les difficultés mathématiques que les cartographes ont dû affronter. L'informatique a apporté des outils de calcul puissants pour traiter ces problèmes.

Visualiser la distorsion

Voir ici https://www.thetruesize.com/

• en vert: Russia positionnée sur la Russie
• en rouge: Russia positionnée sur le continent Africain

=> impressionnant

Source:

Suite à une discussion avec un élève de seconde en cours de SNT...

Merci à lui

IGN Ma carte



La petite soeur de MyMaps?

Ma carte permet d'appliquer un style à vos symboles. Vous pouvez modifier leur couleur et leur taille, ajouter un motif, une image ou une annotation.

L'outil propose aussi des bulles de texte personnalisables qui s'affichent au survol ou au clic.

Vous aimez l'été mais pas trop chaud? Prométhée vous connaissez?

Lien vers le site:
https://www.promethee.com/

Filtre par région et export csv possible. Voir la dernière colonne du tableau ou le champs "Nature de la cause"... C'est fou la malveillance

Exemple de réalisations QGis au sein du Financial Times

Carte animée

Liens utiles (source de l'article et tutos de Steven Bernard)

• https://www.qgis.org/fr/site/about/case_studies/qgis_at_financial_times.html
• Tutos 31 tutos de Steven Bernard

Geoportail pour l'urbanisme

Site GeoPortail dédié à l'urbanisme:
https://www.geoportail-urbanisme.gouv.fr/

Et manuel d'utilisation:
https://www.geoportail-urbanisme.gouv.fr/manuals/

• Commencez par le manuel grand public sans connexion ;)
  https://www.geoportail-urbanisme.gouv.fr/image/Manuel_grand_public_GPU.pdf

Réseau avec Qgis et Network Analysis

Groupe FMR (Flux Matrice Réseau)

Ce tutoriel a été créé à l’occasion de l’école d’été thématique en analyse de réseaux organisée à Cargèse par le GDR AR-SHS. Elle s’est tenue entre le 24 et le 28 septembre 2018 dans des conditions climatiques miraculeuses.

https://groupefmr.hypotheses.org/4742

Séisme France du 1er janvier 2000 au 6 janvier 2020

Historique

Pour info entre l'an 2000 et 2020 il y eu 1532 séisme en France métropolitaine.

Structure du fichier csv

Champs = time;latitude;longitude;mag;place;type

Séparateur = ;

Script n°1 - Cercles de magnitude linéaire

(Rq: En France nous avons des petits tremblements de terre de magnitude entre 2 et 5, donc tous les cercles sont de tailles équivalentes!!)

Lien vers carte

Script n°1

import folium
carte = folium.Map(location=[47.25, -1.5], zoom_start=11)

f = open("seisme France 2000 a 2020.csv", "r")
entete = f.readline()
ligne = f.readline()

while ligne != "":

    tps,lat,long, mag, place,tpes = ligne.split(";")

    #présentation Circle sur plusieurs lignes pour faire plus joli
    folium.Circle(
        [lat,long],
        radius=float(mag)*5000,
        color="red",
        fill_color="red"
        ).add_to(carte)
    #fin

    ligne = f.readline()


f.close()
carte.save('France.html')

Script n°2 - Cercles de magnitude exponentielle

(Pour se faire peur ;)

Script n°2

import folium

carte = folium.Map(location=[47.25, -1.5], zoom_start=9)

f = open("seisme France 2000 a 2020.csv", "r")

entete = f.readline()

ligne = f.readline()

while ligne != "":

    tps,lat,long, mag, place,tpes = ligne.split(";")

    #présentation Circle sur plusieurs lignes pour faire plus joli

    folium.Circle(

        [lat,long],

        radius=10**float(mag),

        color="red",

        fill_color="red"

        ).add_to(carte)

    #fin

    ligne = f.readline()

f.close()

carte.save('France.html')

Ressources

Lien vers le .csv et le script .py

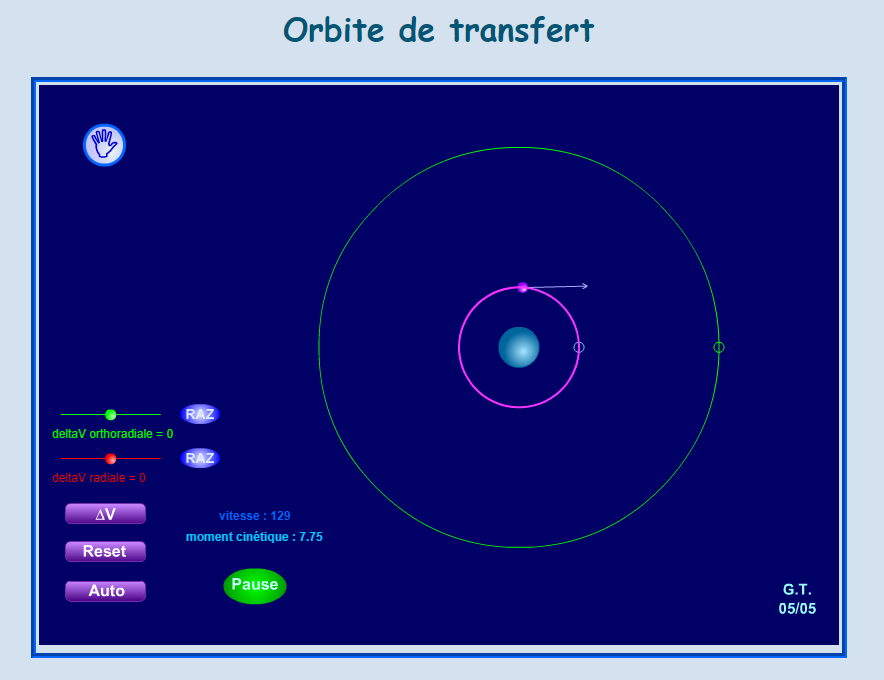

GPS et satellite... amusons-nous avec de la méca

https://www.sciences.univ-nantes.fr/sites/genevieve_tulloue/Meca/Planetes/transfert.html

Un satellite est en orbite circulaire autour de la Terre, et il faut le transférer sur une autre orbite circulaire, en lui donnant de rapides impulsions (allumages d'un moteur pendant de courts instants). Il s'agit de réaliser la manoeuvre de la manière la plus économique possible. Comment s'y prendre ?

Manipulation
Pilotage manuel : choisir ΔV et donner l'impulsion. Observer l'effet d'une impulsion radiale ou d'une impulsion orthoradiale sur la trajectoire et sur le moment cinétique. Essayer de faire le changement d'orbite.
Pourquoi une impulsion radiale conserve-t-elle le moment cinétique ?

Pilotage automatique : par ce choix, la manoeuvre s'effectue toute seule, et les curseurs indiquent les valeurs des variations de vitesse.
Pourquoi faut-il augmenter deux fois la vitesse ?

Carte des satellites et des déchets spatiaux

https://maps.esri.com/rc/sat2/index.html

Présentation

Près de 16 600 satellites sont en orbite autour de la terre… dont 12 500 débris! Esri offre la première carte des satellites en orbite disponible pour le grand public.

Séïsme et carto

https://renass.unistra.fr/sismicite/derniers-seismes-mondiaux

Télécharger ces évènements : QuakeML / TSV / Google Earth / GeoJSON
