Photosphère - DJI mini 2 SE - Traitement et publication sur SketchFab

Prise de vues

Drone DJI Mini 2 SE - Radiocommande RC-N2 + Téléphone

Mode Photo / Sphère

=>26 photos non assemblées (ce qui n'est pas le cas avec les radiocommande RC2)

Assemblage

• Avec Hugin =>https://hugin.sourceforge.io/download/
• Avec Microsoft ICE, mais l'exe est dur à trouver pour du 64 bits.
  Lien possible https://jacobfilipp.com/image-composite-editor/

Résultats:

Avec Hugin	Avec ICE

Ne pas oublier de retourner l'image jpeg horizontalement en prévision d'une insertion dans la sphère!

Mise en sphère

Drone et FlightLog: exploitation du fichier et visualisation des données

Ce qui suit est pour le DJI Mini 4 Pro

Vue 3D d'un FlightLog avec Google Earth

Procédure

Modélisation 3D - Amélioration de la technique de prise de vue



Vols:

• 50m / POI central / vitesse 6m/s
• Film 1 : HDR avec cadrage paysage
• Film 2 : HDR avec cadrage portrait
• Horaire 13h - Soleil => Ombre (mieux vaut petit matin)

Traitement:

• Workflow / Vidéo Sequence (les 2) => 280 images
• Alignement / Align Images
• Mesh Model / Set Reconstruction Region
• Tools / Lasso ou Rectangle pour supprimer qq éléments

Export SketchFab:

• Création d'une collection
• Enregistrement des modèles

Suivi chantier Ferme de la Gournerie - 2025 by pierre.troulet on Sketchfab

Modélisation 3D - Vidéo drone puis Reality Capture puis SketchFab

Ferme Gournerie 3D fev 25 by pierre.troulet on Sketchfab

Procédure

• Vol waypoints cerclant autour du POI, altitude 50m, vidéo 4K (ici 2 vols)
• Traitement de base Reality Capture:
• extraction des images de la vidéo
• alignement des images
• reconstruction du modèle pour ne pas traiter les bords
• textures
• Publication sur SketchFab:
• Workflow / Output puis Share vers SketchFab

Amélioration

• Conserver vol avec altitude fixe (avec palier)
• Conserver vitesse constante 6 m/s
• Faire 2 spirales autour du POI avec un augmentation progressive de la distance
• Tester avec 2 altitudes
• spirale 1 40m puis
• spirale 2 50m

Data

• Image obtenu avec DJI Mini 4 pro - et gaffe aux mouettes!
• Vols de 2min 50 chacun
• 4,5 Go de données en fin de traitement avant publication sur SketchFab (ne pas oublier de faire du ménage ;)

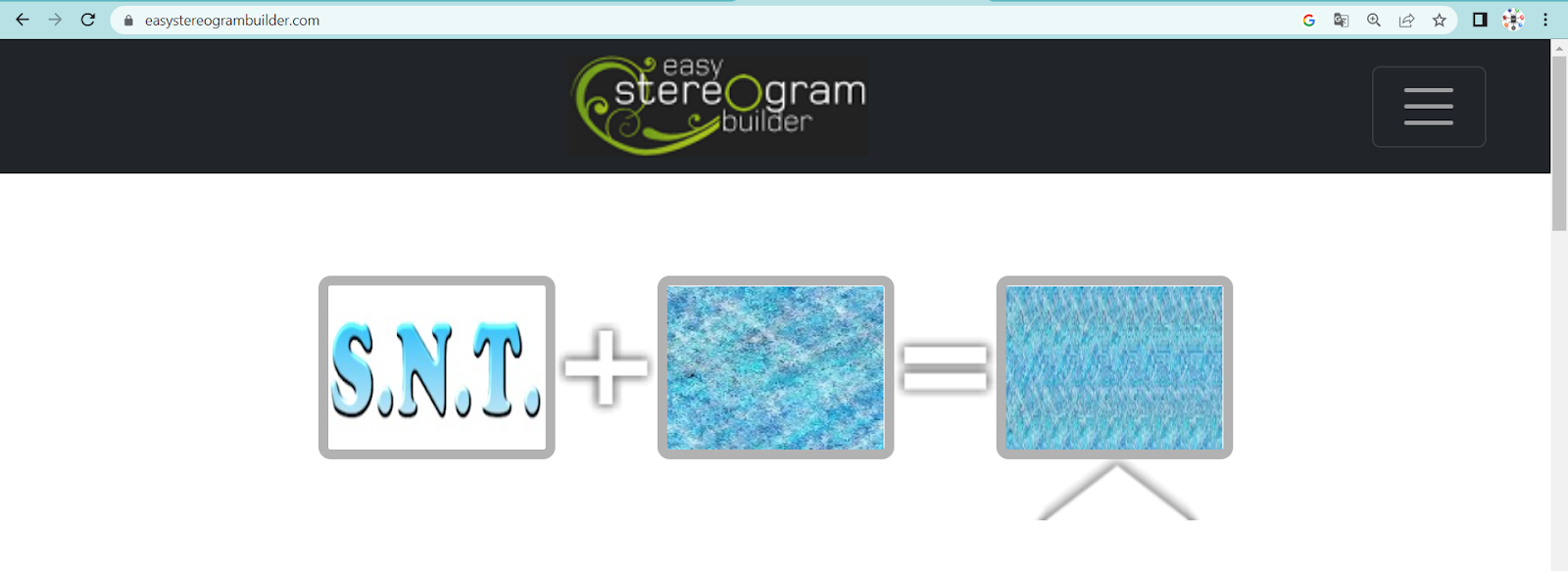

Créer un stéréogramme

La procédure est simple:

• une image "3D" (l'important c'est la lumière)
• un fond
• et le résultat

Lien vers le site: https://www.easystereogrambuilder.com/

Lien vers un site permettant de créer un texte:https://eu0.flamingtext.fr/Logo/Design-3D-Graffiti

Résultat

Ce que vous devez voir (en zoomant c'est plus simple) c'est l'emballage d'un Toblerone (RQ: pour le Toblerone, vous connaissez le shrinkflation ?) posé face à vous dans le sens de la longueur. La face la plus proche est découpée selon le contour des lettres.

Cartes et données 3D

Source:

https://static.geotribu.fr/articles/2020/2020-09-20_tutorial_aerialod/

Lorsqu'on parle de cartographie 3D, des choses arrivent pèle mêle en tête.

Un peu de technique, comme la technologie Lidar et sa capacité à générer des modèles numériques de terrain (MNT). GoogleMaps ou bien Maps d'Apple qui génèrent des vues 3D à partir de photo aériennes. Côté logiciel, QGIS, avec le plug-in QGIS2threeJS qui permet depuis un moment de réaliser des blocs 3D et maintenant nativement dans sa version 3. Ou bien encore Blender, qui est un logiciel libre de modélisation, d'animation et de rendu 3D. Et pêle-mêle ArcGIS, MapBox ou Kepler.gl pour ne citer qu'eux.
