Modélisation 3D - Amélioration de la technique de prise de vue



Vols:

• 50m / POI central / vitesse 6m/s
• Film 1 : HDR avec cadrage paysage
• Film 2 : HDR avec cadrage portrait
• Horaire 13h - Soleil => Ombre (mieux vaut petit matin)

Traitement:

• Workflow / Vidéo Sequence (les 2) => 280 images
• Alignement / Align Images
• Mesh Model / Set Reconstruction Region
• Tools / Lasso ou Rectangle pour supprimer qq éléments

Export SketchFab:

• Création d'une collection
• Enregistrement des modèles

Suivi chantier Ferme de la Gournerie - 2025 by pierre.troulet on Sketchfab

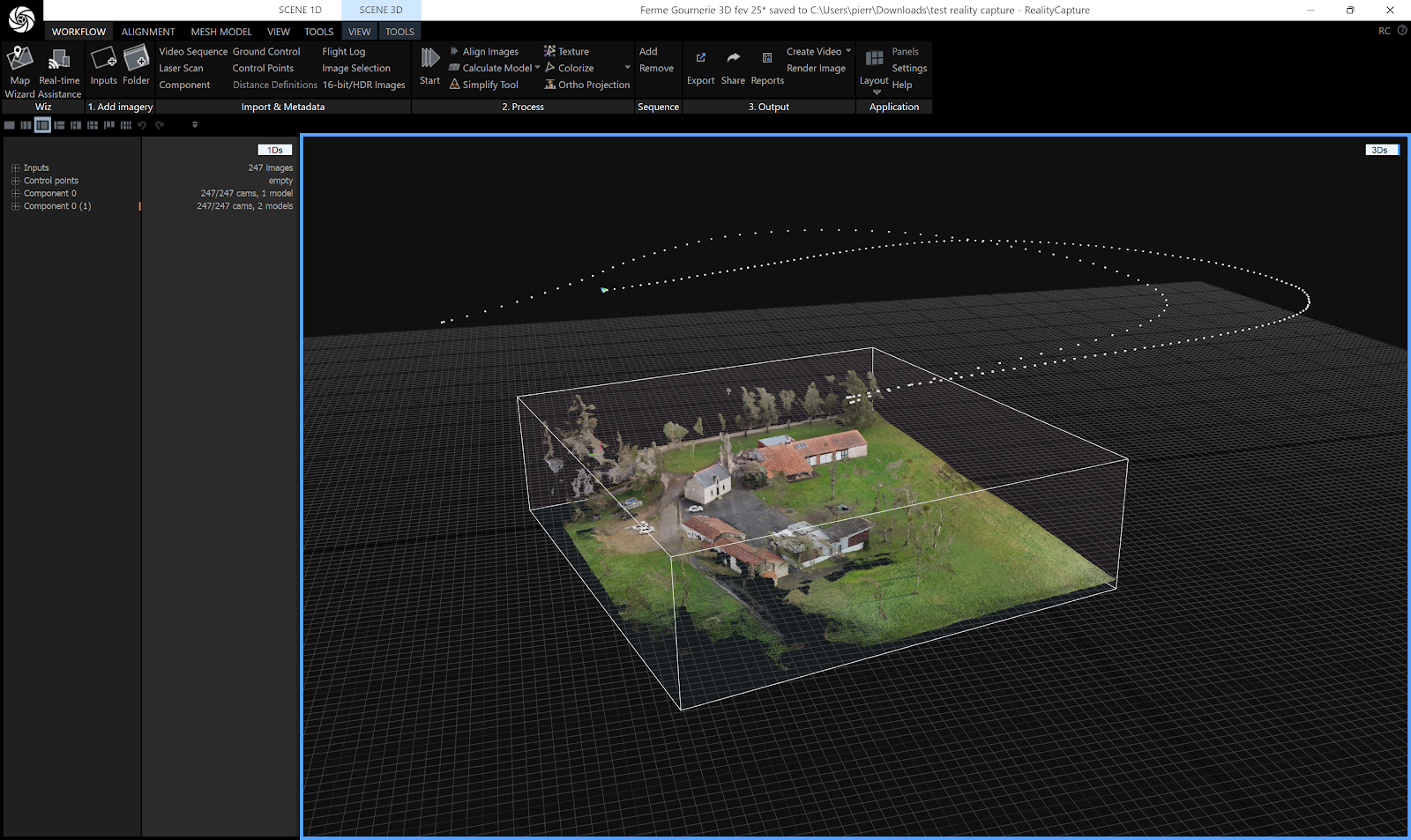

Modélisation 3D - Vidéo drone puis Reality Capture puis SketchFab

Ferme Gournerie 3D fev 25 by pierre.troulet on Sketchfab

Procédure

• Vol waypoints cerclant autour du POI, altitude 50m, vidéo 4K (ici 2 vols)
• Traitement de base Reality Capture:
• extraction des images de la vidéo
• alignement des images
• reconstruction du modèle pour ne pas traiter les bords
• textures
• Publication sur SketchFab:
• Workflow / Output puis Share vers SketchFab

Amélioration

• Conserver vol avec altitude fixe (avec palier)
• Conserver vitesse constante 6 m/s
• Faire 2 spirales autour du POI avec un augmentation progressive de la distance
• Tester avec 2 altitudes
• spirale 1 40m puis
• spirale 2 50m

Data

• Image obtenu avec DJI Mini 4 pro - et gaffe aux mouettes!
• Vols de 2min 50 chacun
• 4,5 Go de données en fin de traitement avant publication sur SketchFab (ne pas oublier de faire du ménage ;)

Photogrammétrie avec Reality Capture

 Liens vers Playlist de Capturing Reality

Photogrammétrie - Liens

https://dev.epicgames.com/community/capturing-reality/getting-started/reality-capture

Principe

• Prise de vue
• Par temps gris (= boîte à lumière)
• Tout autour, par petit pas de distance pour le recouvrement
• Sur plusieurs niveaux
• Les prises de vues doivent se recouvrir de 75% (mais ça dépend de l'application utilisée pour l'assemblage)
